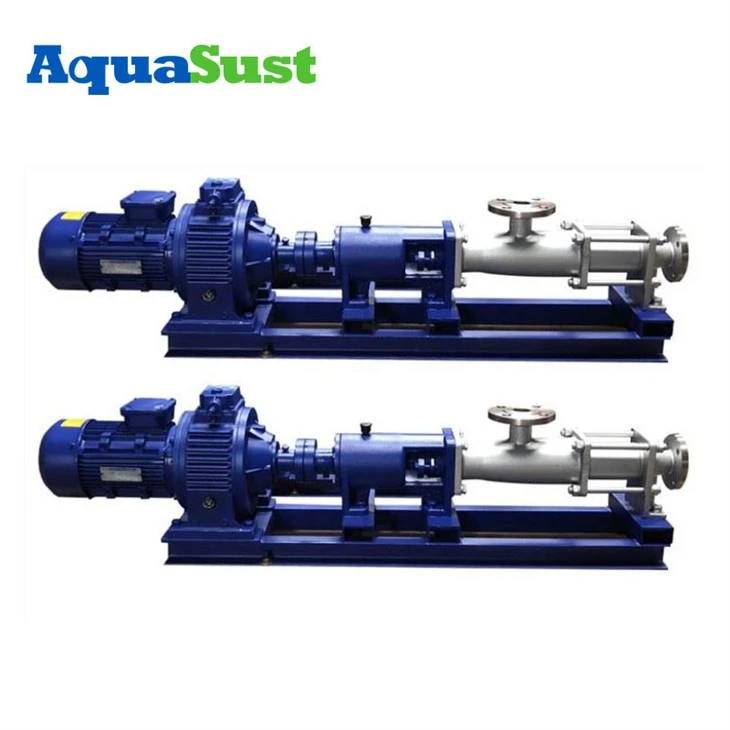

La bomba de un solo tornillo de la serie G es un nuevo tipo de bomba que funciona de acuerdo con el principio del gran volumen de malla de rotación, las partes de trabajo principales son el tornillo excéntrico (rotor) y el buje fijo (estator). Debido a la geometría especial de las dos partes, respectivamente, la formación de una cavidad sellada separada, el medio de la implementación uniforme axial del flujo, el caudal interno es bajo, el volumen permanece constante, la presión es estable y, por lo tanto, no producirá corriente de pareja La presión de salida de cada etapa de la bomba es 0. 6MPA, la cabeza es de 60 m (agua transparente), y es adecuado para transmitir temperatura media por debajo de 80 grados (requisitos especiales de hasta 150 grados). Debido a que el estator está hecho de una variedad de materiales elásticos, por lo que esta bomba para el transporte de fluidos de alta viscosidad y medios que contienen partículas duras suspendidas o medios que contienen fibras, hay tipo de bomba general no puede ser competente. El caudal es proporcional a la velocidad. La transmisión puede usar la transmisión directa de acoplamiento o usar el motor de control de velocidad, la correa en V, la caja de cambios y otros dispositivos para cambiar la velocidad. Esta bomba tiene pocas piezas, estructura compacta, pequeño volumen, fácil mantenimiento, rotor y estator son las partes de uso de esta bomba, estructura simple, fácil de instalar y desmontar.Ayerador de aguas residuales de aplicación de bomba de tornillo, sistema de tratamiento de aguas residuales anaeróbicas y tratamiento primario de aguas residuales
SS 201 /304 /316
La bomba de vacío de tornillo puede transmitir lodos o medios de aguas residuales más corrosivas con pH ácido y alcalino alto para el tratamiento de aguas residuales secundarias
Grado sanitario
SS 304
Transmitir alimentos, cosméticos o aquellos con alos requisitos para las condiciones de trabajo
Características de la bomba de lodo de tornillo de Aquasust
La bomba de un solo tornillo de la Serie G tiene una fuerte capacidad de autoevaluación, una fuerte altura de succión; Piezas de la bomba de tornillo menos, estructura compacta, tamaño pequeño, mantenimiento simple, el rotor y el estator son piezas de desgaste de la bomba de tornillo, estructura simple, fácil de instalar y desmontar.Es un nuevo tipo de bomba que funciona de acuerdo con el principio del gran volumen de malla de rotación. Las piezas de trabajo principales de la bomba de tornillo único excéntrico son el tornillo excéntrico (rotor) y el buje fijo (estator). Usando caucho natural o caucho de silicona, la temperatura de trabajo puede alcanzar 12 0 grados Celsius, si el uso de alta temperatura de 120 grados Celsius - 350 se puede contactar con la unidad. Debido a la geometría especial de las dos partes del comienzo de la formación de cavidad de sellado separada. El medio fluye uniformemente desde la dirección axial. El caudal interno es bajo y el volumen permanece constante. La presión es estable, por lo que no hay vórtice de productos y batidos. La presión de salida de cada etapa de la bomba es 0.6MPA -1. 2mpa, la cabeza es de 60 m -120 m (agua transparente), y la altura de autoevaluación generalmente está por encima de 3m.Se puede utilizar como trabajo de tratamiento de aguas residuales de la bomba de aguas residuales de autoconación
Parámetros de producción

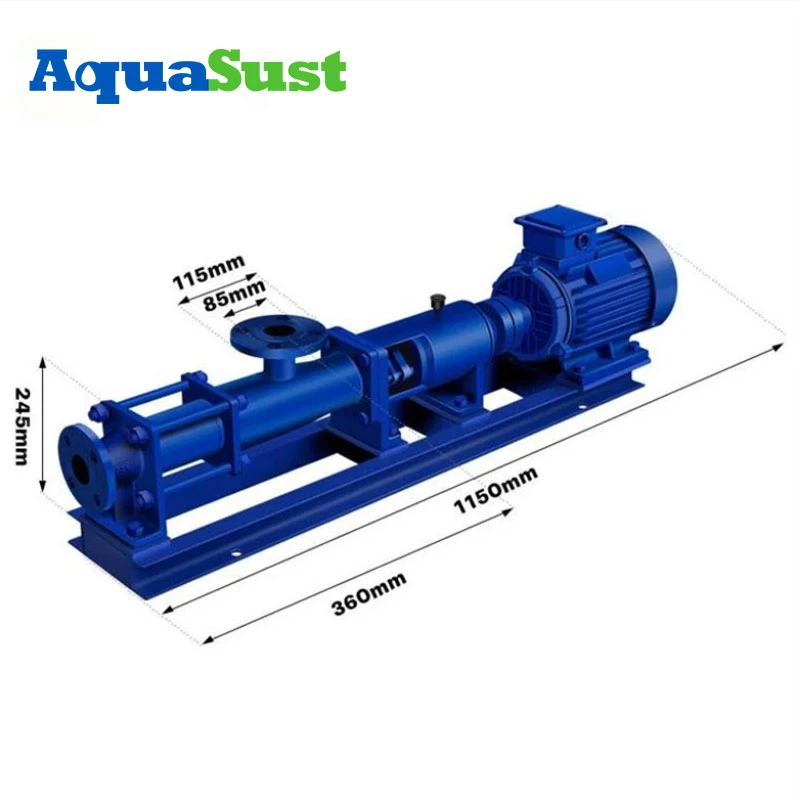

ESPECIFICACIÓN
| Modelo |
Presión (MPA) |
Energía del motor (KW) | Diámetro de la brida de entrada (M) |
| G10-1 | 0.6 | 0.55 | 25 |
| G10-2 | 1.2 | 0.55 | 25 |
| G13-1 | 0.6 | 0.55 | 25 |
| G13-2 | 1.2 | 0.55 | 25 |
| JTG 15-1 | 0.6 | 0.55 | 25 |
| JTG 15-2 | 1.2 | 0.75 | 25 |
| JTG 20-1 | 0.6 | 0.75 | 25 |
| JTG 20-2 | 0.6 | 1.1 | 25 |
| JTG 25-1 | 0.6 | 1.5 | 32 |
| JTG 25-2 | 1.2 | 2.2 | 32 |
Ventajas de la bomba de tornillo de cavidad progresiva
1, en comparación con las bombas centrifugales, las bombas de cavidad progresiva no necesitan instalar válvulas, el flujo es un flujo lineal estable, lo que puede ser mejor para el tratamiento de aguas residuales del tanque de aireación
2, en comparación con las bombas de diafragma neumático, las bombas de cavidad progresiva pueden transmitir varias impurezas mixtas que contienen gas y partículas sólidas o medios de fibra, y también pueden transmitir varias sustancias corrosivas, equivalentes al sistema de aireación del agua
3, en comparación con las bombas de engranajes, las bombas de cavidad progresiva pueden transmitir sustancias de alta viscosidad, de modo que el costo del tratamiento de agua se puede reducir
4, y las bombas de pistón, las bombas de diafragma y las bombas de engranajes son diferentes, las bombas de tornillo se pueden usar para el llenado y la medición farmacéutica.
Principio de trabajo de bomba de tornillo de tipo G
La bomba de un solo tornillo de la serie G es una bomba volumétrica de tipo rotor, que se basa en el tornillo y el buje para participar entre sí para producir cambios de volumen en las cavidades de succión y descarga para transmitir líquido. Es una bomba de tornillo cerrada con malla interna, y las partes de trabajo principales consisten en un buje (estator) con una cavidad espiral de doble cabeza y un tornillo espiral de una sola cabeza (rotor) en malla en la cavidad del estator. Cuando el eje de entrada a través del rotor de accionamiento de la junta universal alrededor del centro del estator para la rotación planetaria, la participación continua del estator - rotor para formar una cavidad sellada, el volumen de estas cavidades selladas constante movimiento axial uniforme, el medio de transporte desde el extremo de succión a través del estator - Vice Vice Transport hasta el extremo de presión, la succión de los medios en el flujo de cavidades cerrado a través del estator sin agitación.
Aplicación de bomba sumergible de tornillo
1. Tratamiento de aguas residuales finales, tratamiento secundario de aguas residuales, entornos anóxicos
